海灣防火門監控設備
海灣GST-LD-8308輸入/輸出接口防火門控制模塊
時間：2018-10-19 09:36:08 品牌： 海灣
![[!--oldtitle--]](/d/file/fanghuomen/2018-10-19/8c208211758bc58149a36afb39a06ada.jpg)
GST-LD-8308輸入/輸出接口，主要用于連接防火門監控設備。
二、GST-LD-8308輸入/輸出接口工作原理接口內嵌微處理器，微處理器實現與防火門監控器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制，接口接收到防火門監控器的啟動命令后，吸合輸出繼電器，并點亮輸出指示燈，接口接收到設備傳來的回答信號后，將該信息傳到防火門監控器，并點亮輸入指示燈。
三、GST-LD-8308輸入/輸出接口技術參數| 型號 | GST-LD-8308 |
| 信號總線電壓 | 總線24V,允許范圍:16V～28V |
| 電源總線電壓 | DC24V,允許范圍:DC20V～DC28V |
| 總線監視電流 | ≤1mA |
| 總線啟動電流 | ≤3mA |
| 電源監視電流 | ≤5mA |
| 電源啟動電流 | ≤20mA |
| 輸出容量 | 無源輸出,容量為DC24V/200mA |
| 輸出控制方式 | 電平、脈沖 |
| 指示燈 | 紅色 |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點 |
| 線制 | 與防火門監控器采用無極性信號二總線連接，與電源線采用無極性二線制連接 |
| 環境溫度 | 0℃～+40℃ |
| 相對濕度 | ≤95%，不凝露 |
| 外形尺寸 | 86mm×86mm×43mm |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS,瓷白 |
| 重量 | 約145g |
| 安裝孔距 | 60mm |
| 執行標準 | GB 29364-2012 |
●輸入、輸出具有檢線功能。
●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
●地址碼為電子編碼，可由電子編碼器事先寫入，工程調試簡便可靠。
●輸入端與無源觸點連接，可現場設為常開檢線、常閉檢線或自回答方式；輸出端可連接成常開輸出或常閉輸出。

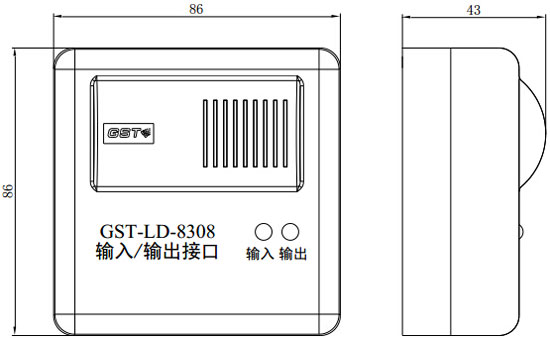

五、GST-LD-8308輸入/輸出接口外形示意圖
GST-LD-8308輸入/輸出接口外形示意圖
